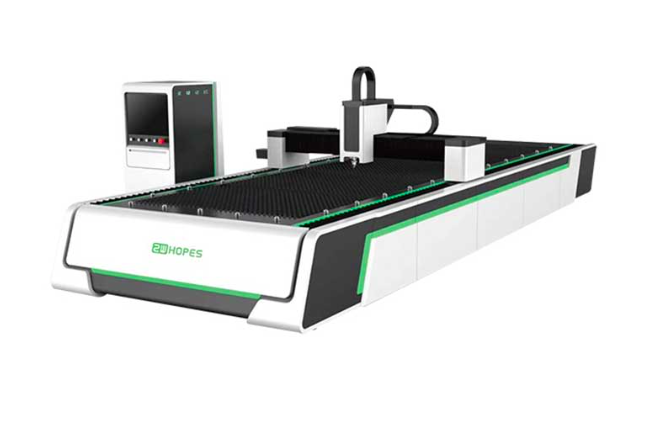

Máquina de corte por láser de fibra de doble accionamiento y tipo abierto

La estructura mecánica adopta el tipo pórtico, rendimiento estable y operación estable del equipo.

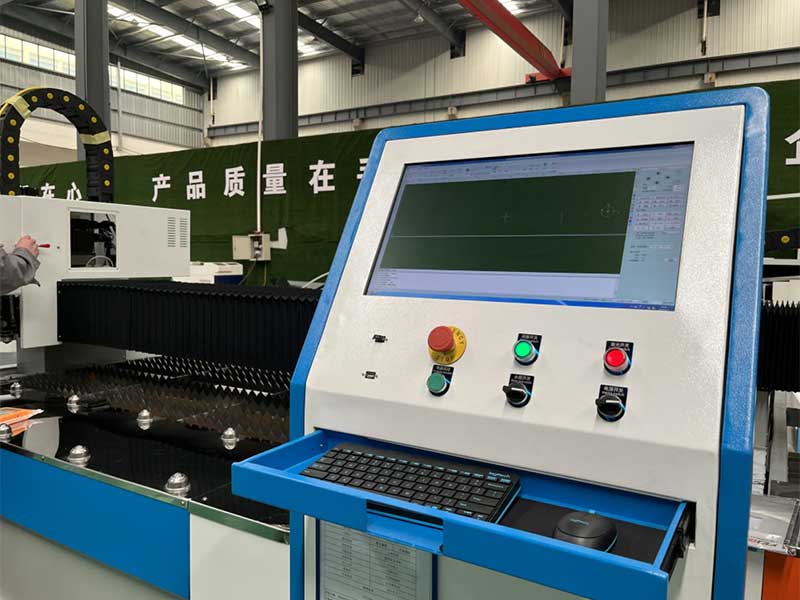

Sistema de control CNC profesional, con función de ajuste de potencia del láser, para garantizar la calidad del corte y una fácil operación.

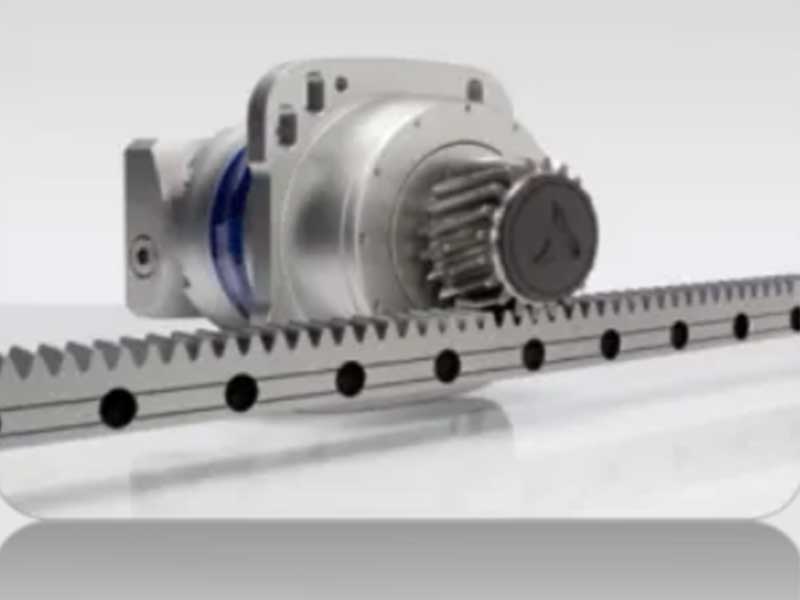

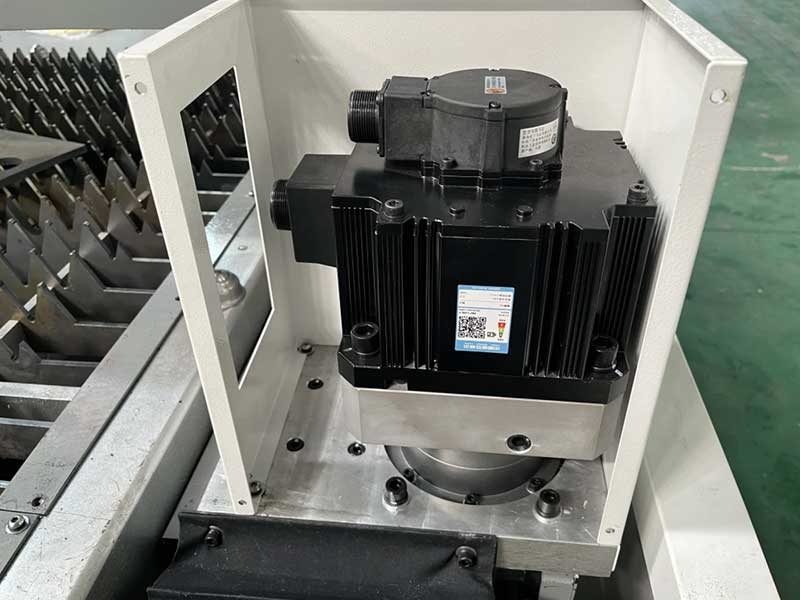

Esta máquina adopta un sistema de accionamiento por servomotor de CA, y el mecanismo de movimiento de la máquina adopta una transmisión de doble accionamiento de engranaje y cremallera para garantizar alta velocidad, alta precisión y alta confiabilidad del equipo.
El sistema de circuito de aire adopta un control integrado, un diseño avanzado, un conjunto completo de componentes neumáticos importados y puede acceder a diferentes gases auxiliares al mismo tiempo. Los clientes pueden elegir libremente el gas según la situación real.

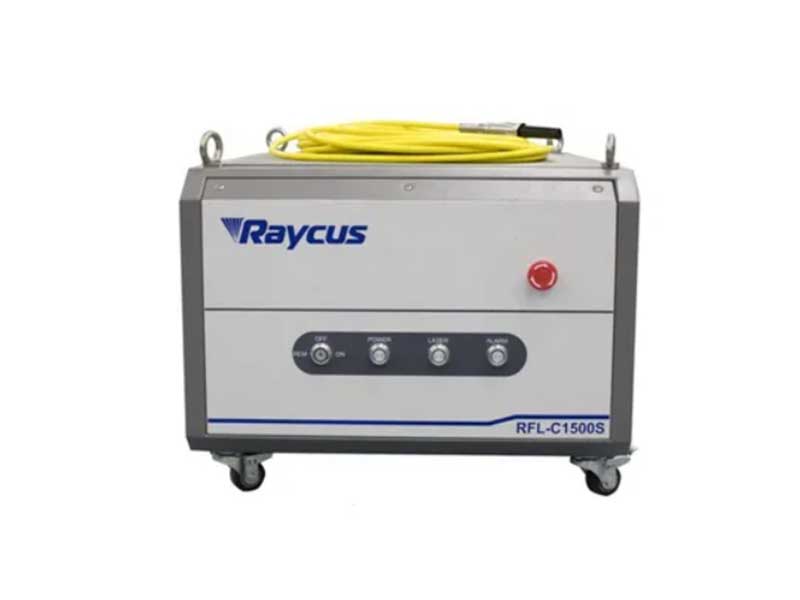

Generador láser de fibra de alta calidad y alta eficiencia, bajo costo de procesamiento, ahorro de energía y protección del medio ambiente.

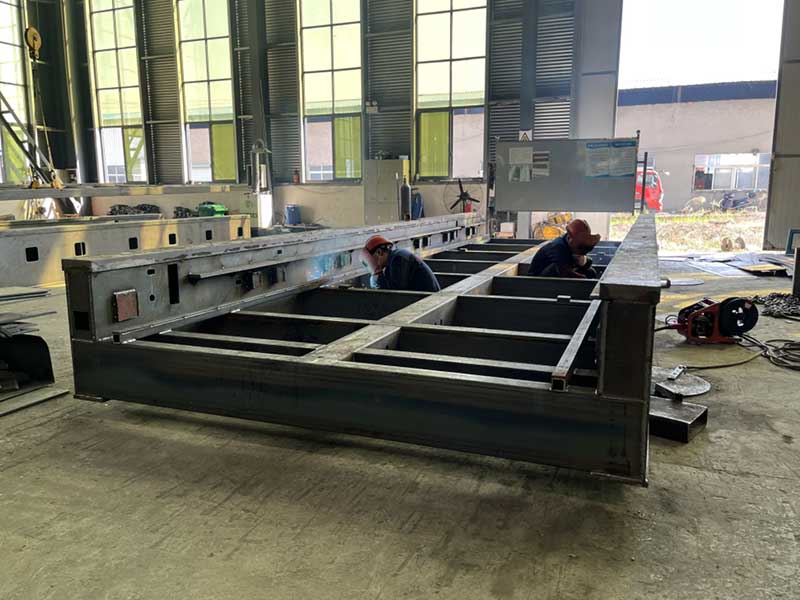

Método de soldadura quimérica

Se adopta el método antideformación, el método de margen y el método de bendición rígida para evitar la deformación por soldadura. Se adopta el método de soldadura quimérica para garantizar la estabilidad de la cama.

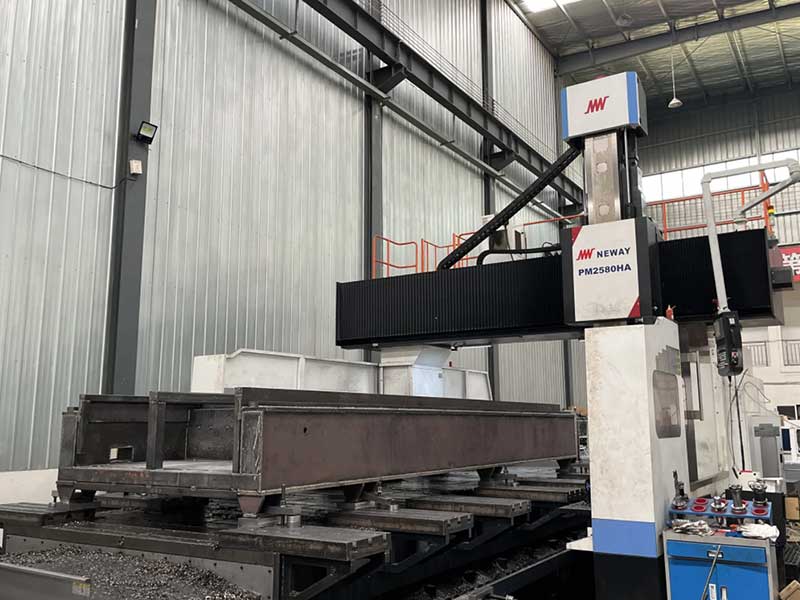

La cama se procesa como un todo.

La fresadora de pórtico móvil se utiliza para realizar el procesamiento integrado de la bancada para mantener la estabilidad y la resistencia a los golpes. Mejorar la precisión.

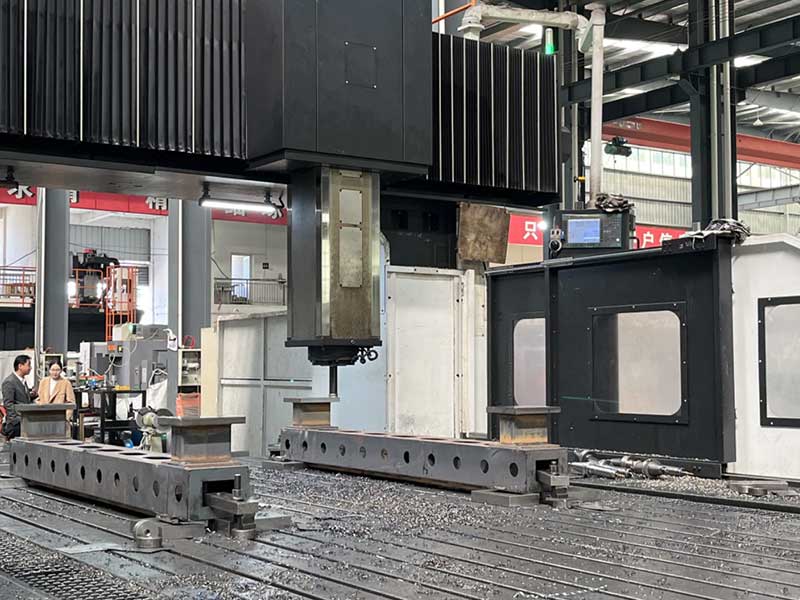

La precisión general del mecanizado de la viga está garantizada.

La rectitud de la base de la viga.
La perpendicularidad de las tres caras.
La precisión del riel guía y la verticalidad de la base del bastidor/deslizador.
El momento central del riel guía y la cremallera
Distancia entre centros de orificios de montaje

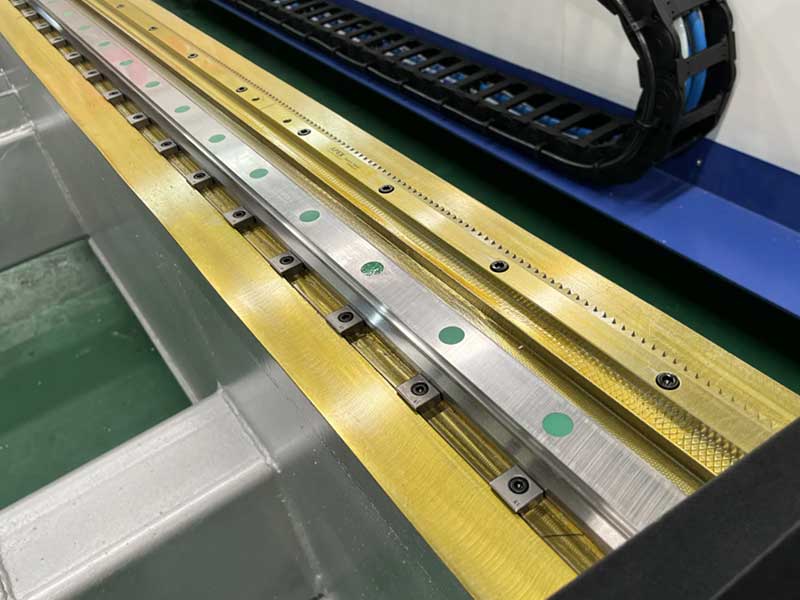

Innovador sistema de circuito de aceite

Hay 4 conductos de aceite en el fuselaje y 2 conductos de aceite en la viga. Mejora los derrames de aceite, reduce el desgaste del riel de la cremallera al aumentar el número de carreras de aceite, garantiza la precisión y prolonga la vida útil.

Innovador sistema de circuito de aceite

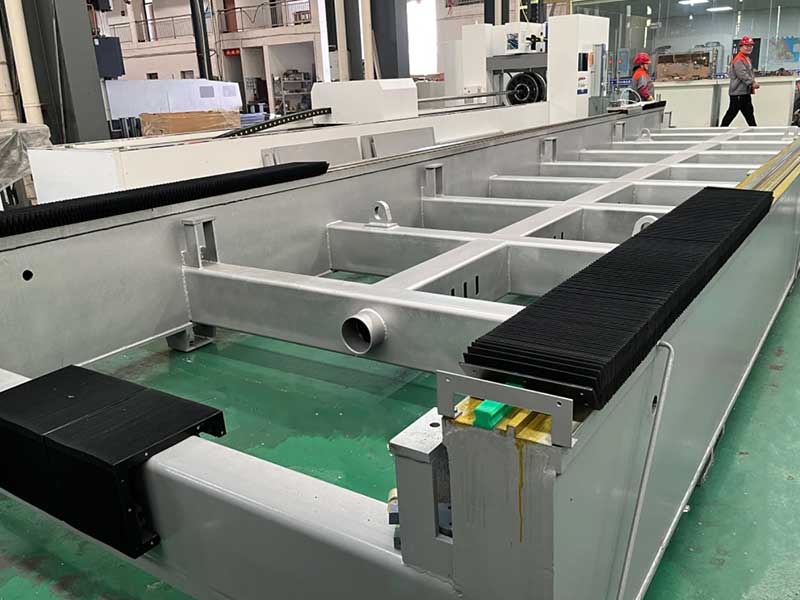

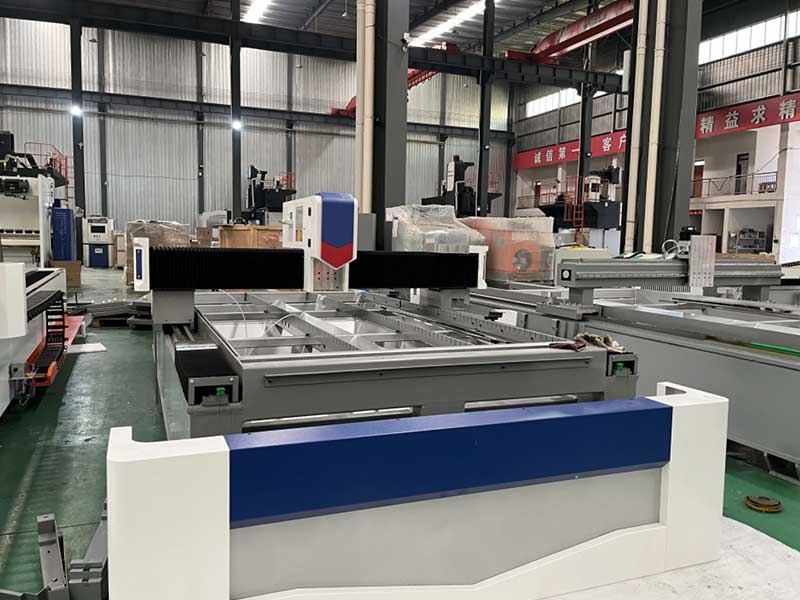

Estructura de la cama

Cama soldada con placa de acero integral de 10 mm
Superficie de la mesa de briquetado 60 mm soldadura total
Refuerzo de 12 mm
Soldadura de tubos rectangulares perforados

Partes Pincipales de la Maquina

Especificaciones técnicas

Modelo	Presión de flexión (kn)	Longitud de curvatura (mm) A	Distancia entre columnas (mm) B	Profundidad de garganta (mm) D	Recorrido del control deslizante (mm) C	Altura máxima de apertura (mm) E	Distancia máxima del eje X (mm)	Brazos de soporte delanteros deslizantes (piezas)	Tope trasero (PCS)	Motor principal (kw)	Largo x Ancho x Alto (mm)	Peso (T)
30 toneladas/1600	300	1600	950	230	100	320	300	2	2	3	1800x1200x1620	2000
40 toneladas/1600	400	1600	950	230	100	320	300	2	2	3	1800x1200x1820	2500
40T/2200	400	2200	1850	230	100	320	500	2	2	5.5	2200_1200*1900	2750
40 toneladas/2500	400	2500	1850	230	100	320	500	2	2	5.5	2500x1200x1900	3000
50 toneladas/2500	500	2500	1850	230	100	320	500	2	2	5.5	250012002000	3400
63T/2500	630	2500	1900	250	100	320	500	2	2	5.5	2500x1300x2210	4000
63T/3200	630	3200	2560	250	100	320	500	2	3	5.5	3200x1300x2210	4800
80T/2500	800	2500	1990	300	100	320	500	2	2	7.5	2500x1400x2300	5000
80T/3200	800	3200	2560	320	100	350	500	2	3	7.5	3200x1500x2300	6000
80T/4000	800	4000	3200	320	100	350	500	2	4	7.5	4000x1500x2400	7000
100 toneladas/2500	1000	2500	1990	320	120	350	500	2	2	7.5	2500x1600x2400	6000
100 toneladas/3200	1000	3200	2600	320	150	400	500	2	3	7.5	3200x1600x2600	6800
100 toneladas/4000	1000	4000	3200	320	150	400	500	2	4	7.5	4000x1600x2600	8000
125T/3200	1250	3200	2600	320	150	400	500	2	3	11	3200x1600x2600	7000
125T/4000	1250	4000	3200	320	150	400	500	2	4	11	4000x1600x2600	8500
160T/3200	1600	3200	2580	320	200	460	500	2	3	11	3200x1700x2700	10000
160T/4000	1600	4000	2900	320	200	460	500	2	4	11	4000x1700x2800	11000
160T/5000	1600	5000	3900	320	200	460	500	2	5	11	5000x1900x3100	13500
160T/6000	1600	6000	4900	320	200	460	500	2	6	11	6300x1900x3200	18500
200 toneladas/3200	2000	3200	2480	320	200	460	500	2	3	11	3200x1950x2800	11000
200 toneladas/4000	2000	4000	2900	320	200	460	500	2	4	11	4000x1950x2800	12500
200 toneladas/5000	2000	5000	3900	320	200	460	500	2	5	11	5000x1950x3000	14000
200 toneladas/6000	2000	6000	4900	320	200	460	500	2	6	11	6000x1950x3300	20000
250 toneladas/3200	2500	3200	2450	400	250	590	500	2	3	18.5	3250x2000x3200	18500
250 toneladas/4000	2500	4000	2900	400	250	590	500	2	4	18.5	4000x2000x3400	20000
250 toneladas/5000	2500	5000	3900	400	250	590	500	2	5	18.5	5000x2000x3400	23000
250T/6000	2500	6000	4900	400	250	590	500	2	6	18.5	6000x2000x3400	27000
300T/3200	3000	3200	2450	400	250	590	500	2	3	22	3200x2000x3450	20500
300 toneladas/4000	3000	4000	2900	400	250	590	500	2	4	22	4000x2000x3450	22000
300 toneladas/5000	3000	5000	3900	400	250	590	500	2	5	22	5000x2000x3450	25000
300T/6000	3000	6000	4900	400	250	590	500	2	6	22	6000x2000x3450	28500
400T/3200	4000	3200	2400	400	250	590	500	2	3	30	3200x2180x3400	22500
400T/4000	4000	4000	2900	400	250	590	500	2	4	30	4000x2180x3400	25000
400 toneladas/5000	4000	5000	3900	400	250	590	500	2	5	30	5000x2180x3500	29000
400T/6000	4000	6000	4900	400	250	590	500	2	6	30	6000x2180x3800	34000
500T/5000	5000	5000	3900	400	250	590	500	2	5	45	5050x3500x3700	42000
500T/6000	5000	6000	4900	400	320	590	500	2	6	45	6050x3500x3700	54000
600T/4000	6000	4000	2900	400	320	590	500	2	4	55	4050x4500x3700	44000
600T/6000	6000	6000	4900	400	320	590	500	2	6	55	6050x4500x3700	60000
